Contrariant les idées reçues, des chercheurs ont mis à jour un nouveau mécanisme de couplage impliquant un mode de fuite, jusque-là jugé inadéquat pour une intégration haute densité dans les circuits photoniques.
Ce résultat étonnant ouvre la voie à une intégration photonique plus dense, qui pourrait donner une nouvelle dimension à l’utilisation des puces photoniques dans des domaines aussi divers que l’informatique optique, la communication quantique, la détection et la télémétrie par la lumière (LiDAR), la métrologie optique et la détection biochimique.
Un mode de fuite anisotrope inattendu
Dans une récente publication de Light Science & Application intitulée « Une perturbation de type fuite anisotrope avec des réseaux sublongueur d’onde permet un couplage nul », Sangsik Kim, professeur associé en génie électrique à l’Institut coréen des sciences et technologies avancées (KAIST), et ses étudiants à l’Université Texas Tech ont démontré qu’une onde de fuite anisotrope peut atteindre un couplage nul entre des guides d’ondes identiques étroitement espacés en utilisant des métamatériaux à réseau sublongueur d’onde (SWG).
Cette découverte contre-intuitive augmente considérablement la longueur de couplage du mode transverse magnétique (TM), qui a historiquement posé des défis en raison de sa faible confinement.
Une avancée sur les précédentes recherches
Cette recherche s’appuie sur leurs études antérieures sur les métamatériaux SWG pour réduire le couplage optique, notamment le contrôle de la profondeur de peau de l’onde évanescente et un couplage exceptionnel dans le mode guidé anisotrope.
Les SWG ont récemment fait des progrès significatifs en photonique, permettant divers composants PIC à haute performance. Cependant, les défis de densité d’intégration sont restés pour le mode TM, qui présente environ 100 fois plus de couplage que le mode transverse électrique (TE), entravant l’intégration à haute densité des puces.
Un espoir pour une intégration dense
« Notre groupe a exploré les SWG pour une intégration photonique dense, obtenant des améliorations significatives. Cependant, les approches précédentes étaient limitées à la polarisation TE uniquement. Dans une puce photonique, il existe une autre polarisation orthogonale TM, qui peut doubler la capacité de la puce et qui est parfois plus souhaitable que TE, comme dans la détection par champ évanescent », a expliqué le Pr. Kim.
Au départ, l’équipe pensait qu’il était impossible de réduire le couplage en utilisant des SWG, car elle s’attendait à ce que le mode de fuite améliore le couplage entre les guides d’ondes. Cependant, ils se sont concentrés sur les potentiels de perturbation anisotrope avec le mode de fuite, supposant que l’annulation croisée pourrait être réalisable.
Appliquant l’analyse des modes couplés aux propriétés modales des modes de fuite SWG, ils ont découvert une perturbation anisotrope unique avec un mode de type fuite, résultant en un couplage nul entre des guides d’ondes SWG identiques étroitement espacés.
Utilisant des simulations de frontière de Floquet, ils ont conçu des guides d’ondes SWG pratiquement réalisables sur une plateforme standard de silicium sur isolant (SOI) facilement disponible dans l’industrie, démontrant une suppression remarquable du couplage et une augmentation des longueurs de couplage de plus de deux ordres de grandeur par rapport aux guides d’ondes à bande.
Newsletter Enerzine
Recevez les meilleurs articles
Énergie, environnement, innovation, science : l’essentiel directement dans votre boîte mail.
Un impact sur divers domaines
Cette percée réduit également de manière significative les niveaux de bruit au sein des PIC, avec des impacts potentiels sur la communication et l’informatique quantiques, la métrologie optique et la détection biochimique.
Les chercheurs ont en outre souligné les implications plus larges de leur travail, notant que ce nouveau mécanisme de couplage pourrait être étendu à d’autres plates-formes d’optique intégrée et régimes de longueur d’onde dans le visible, l’infrarouge moyen et le térahertz au-delà de la bande des télécommunications.
En synthèse
Ce surprenant mécanisme de couplage a étendu le potentiel d’une intégration photonique dense, défiant la sagesse conventionnelle et repoussant les limites du domaine. Au fur et à mesure que les recherches progresseront, l’industrie de la photonique verra probablement un passage à des technologies PIC plus denses, moins bruyantes et plus efficaces.
Pour une meilleure compréhension
Qu’est-ce qu’un mode de fuite ? Un mode de fuite est un mode électromagnétique se propageant le long d’une structure guidante (par exemple un guide d’ondes) qui perd de l’énergie dans le milieu environnant au fur et à mesure de sa propagation.
Qu’est-ce qu’un métamatériau SWG ? Un métamatériau à réseau sublongueur d’onde (SWG) est une structure périodique artificielle dont la période est inférieure à la longueur d’onde de la lumière qu’elle manipule. Les SWG sont utilisés en photonique intégrée pour modifier les propriétés de propagation de la lumière.
Qu’est-ce qu’un mode TM ? Un mode transverse magnétique (TM) est un mode électromagnétique dans lequel le champ magnétique est perpendiculaire au plan de propagation de l’onde, et le champ électrique est dans le plan de propagation.

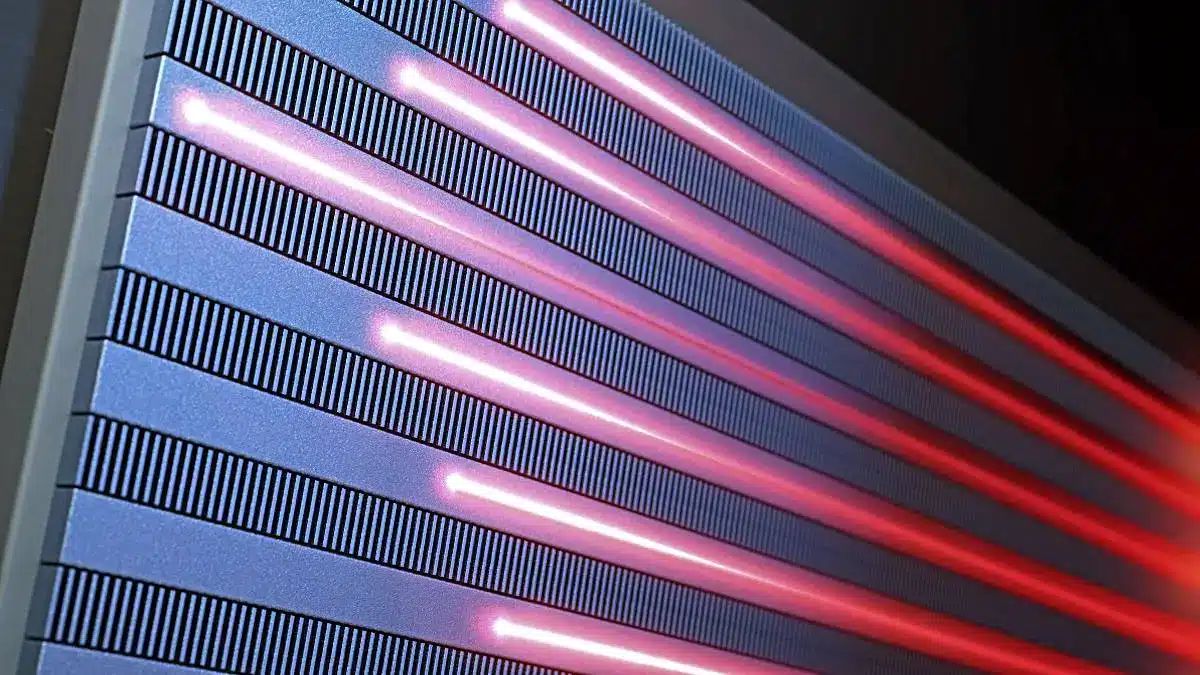

Illustration de la propagation de la lumière sans diaphonie dans le réseau de guides d’ondes du semi-conducteur optique à base de métamatériaux développé.
Cette recherche a été réalisée avec le soutien du New Research Project of Excellence de la National Research Foundation of Korea et de la National Science Foundation of the US.
